電纜分支箱在電力系統配網電纜化工程中，是一種經濟、穩定、保護便利的接線方法，它全絕緣、全密封的特性而電纜線路缺點率大為下降，成為配網電纜化工程的重要設備。節省了設備和電纜的出資，提高了供電的牢靠性，廣泛適用于商業中心、工業園區及城市密集區。

一、電纜分支箱概述

電纜分支箱用于非骨干回路的分支線路，作為結束負荷接入用電運用，適用于中小客戶會合區域進行負荷分接時的接入用電，不該接入骨干環網及聯絡。電纜分支箱選用電纜進線1回，出線2回或4回，出線回路數可根據運用需求選用，額定電流為630A。選用全絕緣、全封閉、全屏蔽可接觸式結構，以及選用防凝露、防內部缺點電弧外泄等方法。

二、電纜分支箱電氣一次部分

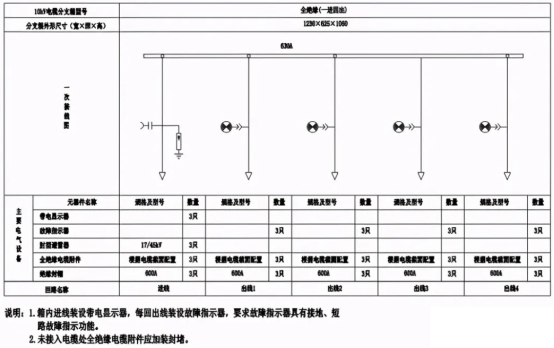

一進四出分支

進線帶負荷開關

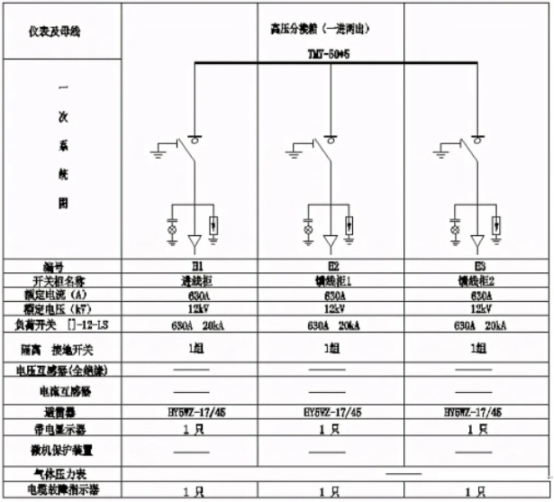

進出線負荷開關

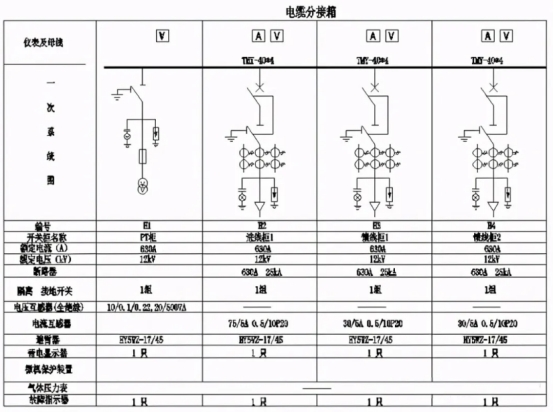

進出線斷路器

三、電纜分支箱分類

常見的電纜分支箱有美式電纜分支箱，歐式電纜分支箱，環網型電纜分支箱，帶一臺開關的電纜分支箱等，一般不含有保護裝置。

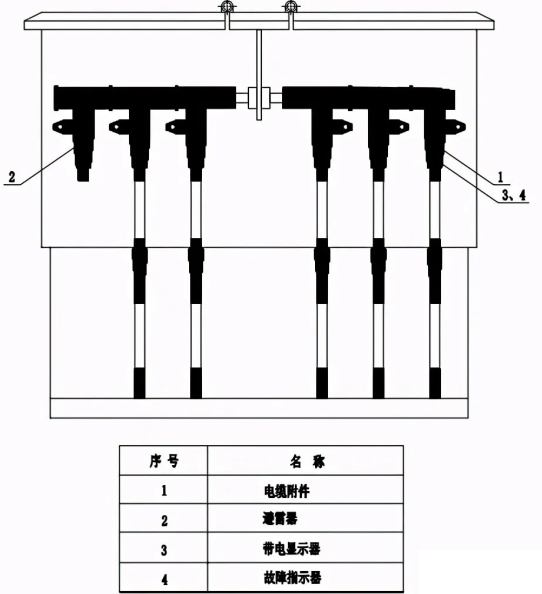

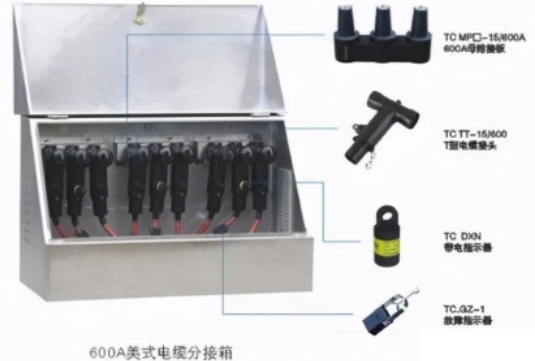

1）美式電纜分支箱，它以單向開門、橫向母排為主要特點，具有寬度小、組合活絡、全絕緣、全密封等明顯利益。600A主回路選用旋入式螺栓固定聯接；分支回路選用拔插式聯接。

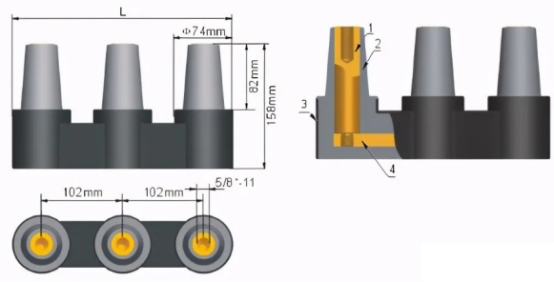

分支箱主要由箱體、母排接板、電纜接頭組成；箱體防護等級：IP43；母排接板：在電纜分支系統中起到母排的作用，其特點是全絕緣，全密封。包括二通接頭、三通接頭和四通接頭。

按電流等級可分為200A和600A兩種。200A母排接板與肘型電纜插頭聯接；600A母排接板由于Ｔ型電纜接頭或Ｔ－Ⅱ型電纜接頭聯接，從而組合成電纜多路出線。當母排接板留有預留接口時，可用相應的200A或600A絕緣帽將此接口封住。

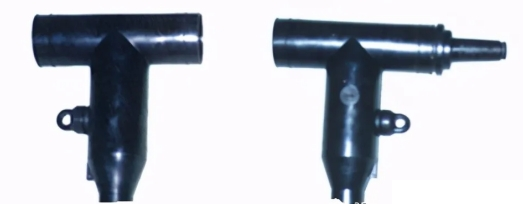

T型電纜接頭，用于電纜分支箱的主網分支系統600A,既能夠聯接600A母排接板M,也能夠和T-II型電纜接頭600A側聯接。或者直接用若干只T型電纜接頭組合聯接，可活絡組合成多路多種型式的電纜分支。

一同Ｔ型電纜接頭也可作為環網柜的進出線電纜接頭用，設備需求檢修時，可將Ｔ型電纜接頭裝置在單通接頭上，與檢修設備進行阻隔，在其測試點上也能夠裝置短路缺點指示器或帶電指示器，相同完結快速缺點定位或線路帶電狀況指示。

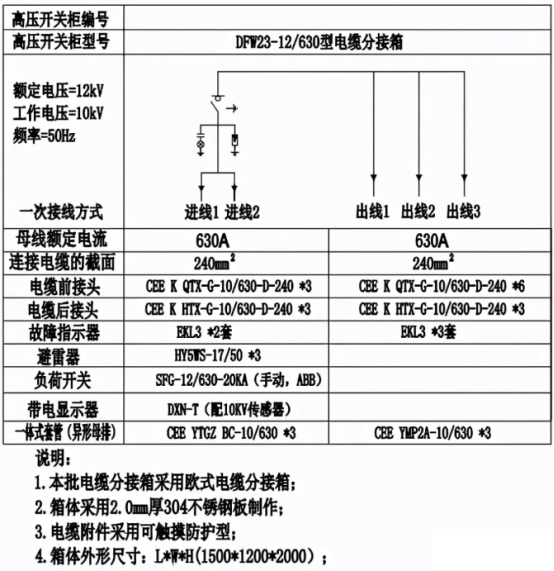

2）歐式電纜分支箱，它的首要特點是雙向開門、運用穿墻套管作為聯接母排，具有長度小、電纜擺放清楚、三芯電纜不需大跨度交叉等明顯利益。一般選用額定電流630A螺栓固定聯接式電纜接頭。
